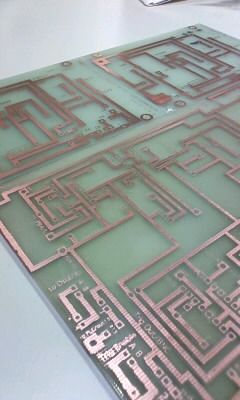

100312_185040手順はこちらを見てもらえば分かるが、昨日作成した(左右反転!)パターンフィルムを感光基板にはっつけて、2分程露光。そのあと現像液に放り込むと、基板にパターンが現れます。後に基板をエッチングすると、パターンの部分だけが残って、周りの銅は溶けます。出来上がりはこんな感じです(左)。
でも、露光がイマイチだったのか(?)基板の端っこばかりにムラができました。ここはヤスリかカッターで削るしかないなぁ〜。まぁいいか。

来週時間があれば、部品のハンダづけを始めようっと〜。
